Modul 8 Persamaan Diferensial Numerik: PDP Parabolik (persamaan panas/difusi)

Kembali ke Persamaan Diferensial Numerik

Bentuk umum PDP parabolik (lebih tepatnya persamaan panas atau persamaan difusi) bisa ditulis sebagai berikut:

\[\frac{\partial u}{\partial t} (x,t) = \alpha^2 \frac{\partial^2 u}{\partial x^2}(x,t), \quad 0 < x < l, \quad 0 < t < T,\]

dengan syarat batas serta nilai awal

\[u(0,t) = u(l,t) = 0, \quad 0 < t \le T, \quad \text{dan} \quad u(x,0) = f(x), \quad 0 \le x \le l\]

Step size dalam variabel \(x\) bisa ditulis \(h = \Delta x = l/m\) untuk suatu bilangan bulat positif \(m\).

Step size dalam variabel \(t\) bisa ditulis \(k = \Delta t = T/N\) untuk suatu bilangan bulat positif \(N\).

Untuk kebutuhan praktikum, kita dapat menuliskan bentuk umum persamaan panas sebagai berikut:

\[\frac{\partial u}{\partial t} (x,t) = \alpha^2 \frac{\partial^2 u}{\partial x^2}(x,t), \quad \text{xb} < x < \text{xu}, \quad \text{tb} < t < \text{tu},\]

\[u(x,0) = f(x), \quad \text{xb} \le x \le \text{xu}\]

\[u(0,t) = \text{lb}(t) = 0, \quad \text{tb} < t \le \text{tu}\]

\[u(l,t) = \text{rb}(t) = 0, \quad \text{tb} < t \le \text{tu}\]

Metode Forward Difference / Metode Eksplisit untuk PDP Parabolik

Ide utama

Metode forward difference didasari oleh perumusan finite difference berikut,

\[\left(1 - 2 \lambda\right)w_{i,j} - w_{i,j+1} + \lambda \left(w_{i+1,j} + w_{i-1,j}\right) = 0\]

atau bisa ditulis

\[w_{i,j+1} = \left(1 - 2 \lambda\right)w_{i,j} + \lambda \left(w_{i+1,j} + w_{i-1,j}\right)\]

yang kemudian diubah ke dalam bentuk matriks.

Dalam bentuk matriks, langkah-langkah metode forward difference bisa ditulis sebagai berikut.

  1. Misalkan

\[\lambda = \alpha^2 \left(\frac{k}{h^2}\right)\]

  1. Susun matriks tridiagonal \(A\) berukuran \((m-1) \times (m-1)\) sebagai berikut:

\[A = \begin{bmatrix} (1-2\lambda) & \lambda & 0 & \cdots & \cdots & \cdots & \cdots & 0 \\ \lambda & (1-2\lambda) & \lambda & 0 & \ddots & \ddots & \ddots & \vdots \\ 0 & \lambda & (1-2\lambda) & \lambda & 0 & \ddots & \ddots & \vdots \\ \vdots & \ddots & \ddots & \ddots & \ddots & \ddots & \ddots & \vdots \\ \vdots & \ddots & \ddots & \ddots & \ddots & \ddots & \ddots & \vdots \\ \vdots & \ddots & \ddots & \ddots & \ddots & \ddots & \ddots & \vdots \\ 0 & \cdots & \cdots & \cdots & 0 & \lambda & (1-2\lambda) & \lambda \\ 0 & \cdots & \cdots & \cdots & \cdots & 0 & \lambda & (1-2\lambda) \end{bmatrix}\]

  1. Siapkan matriks grid \(w\) berukuran \((m+1) \times (N+1)\) untuk menyimpan \(w_{i,j}\).

    Isi semua dengan nol terlebih dahulu, atau setidaknya, pastikan baris pertama dan baris terakhir terisi nol semua (sesuai syarat batas).

    Misalkan kolom ke-\(j\), kecuali baris pertama dan baris terakhir, ditulis \(\textbf{w}^{(j)}\), yaitu

    \[\textbf{w}^{(j)} = (w_{2,j}, w_{3,j}, \dots, w_{m,j})\]

  2. Isi kolom pertama \(w\) berdasarkan nilai awal, yaitu

    \[w_{i,1} = f(x_i)\]

    atau bisa ditulis

    \[\textbf{w}^{(1)} = (f(x_2), f(x_3), \dots, f(x_m))\]

  3. Untuk \(j = 2, \dots, N+1\), isi kolom ke-\(j\) dengan perkalian matriks

    \[\textbf{w}^{(j)} = A\textbf{w}^{(j-1)}\]

Function file (dengan perumusan finite difference)

function [x, t, w] = parabolik_forward_fd(alph2, f, lb, rb, xb, xu, tb, tu, h, k)
  x = xb : h : xu;
  t = tb : k : tu;
  m_plus_1 = length(x);
  N_plus_1 = length(t);
  w = zeros(m_plus_1, N_plus_1);

  lambd = (alph2 * k) / h^2;

  % memasang nilai awal
  for i = 1 : m_plus_1
    w(i, 1) = f(x(i));
  endfor

  % memasang syarat batas
  for j = 2 : N_plus_1
    w(1, j)         = lb(t(j));
    w(m_plus_1, j)  = rb(t(j));
  endfor

  % menggunakan perumusan finite difference untuk mengisi sisanya
  for j = 1 : (N_plus_1 - 1)
    for i = 2 : (m_plus_1 - 1)
      w(i, j+1) = (1 - 2 * lambd) * w(i, j) + lambd * (w(i+1, j) + w(i-1, j));
    endfor
  endfor
endfunction

Function file (dengan perumusan matriks)

function [x, t, w] = parabolik_forward_matriks(alph2, f, lb, rb, xb, xu, tb, tu, h, k)
  x = xb : h : xu;
  t = tb : k : tu;
  m_plus_1 = length(x);
  N_plus_1 = length(t);
  w = zeros(m_plus_1, N_plus_1);

  lambd = (alph2 * k) / h^2;

  % memasang nilai awal
  for i = 1 : m_plus_1
    w(i, 1) = f(x(i));
  endfor

  % memasang syarat batas
  for j = 2 : N_plus_1
    w(1, j)         = lb(t(j));
    w(m_plus_1, j)  = rb(t(j));
  endfor

  % menyusun matriks A
  A = zeros(m_plus_1 - 2, m_plus_1 - 2); % isi dulu dengan nol semua
  for i = 1 : (m_plus_1 - 2) % untuk tiap baris ke-i
    % isi sebelah kiri/bawah diagonal (kecuali baris pertama)
    if (i > 1)
      A(i, i-1) = lambd;
    endif

    % isi diagonal
    A(i, i) = 1 - 2 * lambd;

    % isi sebelah kanan/atas diagonal (kecuali baris terakhir)
    if (i < m_plus_1 - 2)
      A(i, i+1) = lambd;
    endif
  endfor

  % perkalian matriks untuk mengisi semua nilai lainnya
  for j = 2 : N_plus_1 % untuk tiap waktu ke-j selain nilai awal
    w(2 : m_plus_1 - 1, j) = A * w(2 : m_plus_1 - 1, j-1);
  endfor
endfunction

Contoh (stabil) dengan \(h = 0.2\), \(k = 0.02\), solusi eksak berupa deret

Akan kita uji menggunakan persamaan panas:

\[\begin{align*} u_t - u_{xx} &= 0, \quad 0 < x < 1, \quad t > 0 \\ u(0,t) &= u(1,t) = 0, \quad t \le 0 \\ u(x,0) &= 10x^3(1-x), \quad 0 \le x \le 1 \\ \end{align*}\]

Solusi eksak dari PDP tersebut adalah:

\[\begin{align*} u(x,t) &= \sum_{n=1}^{\infty} c_n e^{-n^2 \pi^2 t} \sin \left( n\pi x\right) \\ c_n &= 20 \int_0^1 x^3 (1-x) \sin \left( n\pi x \right) dx, \quad n = 1, 2, \dots \end{align*}\]

Untuk keperluan komputasi, untuk solusi eksak, akan kita ambil 10 suku pertama dari ekspansi deret Fourier dari u(x,t).

Perhatikan bahwa \(\alpha^2 = 1\) sehingga

\[\lambda = \frac{\alpha^2 k}{h^2} = \frac{(1)(0.02)}{(0.2)^2} = \frac{0.02}{0.04} = \frac{1}{2} \le \frac{1}{2}\]

Oleh karena itu, metode forward difference dijamin stabil untuk pemilihan step size ini.

Menggunakan pendekatan finite difference:

alph2 = 1;
f = @(x) 10 * x .^ 3 .* (1 - x);
lb = @(t) 0;
rb = @(t) 0;
xb = 0;
xu = 1;
tb = 0;
tu = 1;
h = 0.2;
k = 0.02;

[x, t, w] = parabolik_forward_fd(alph2, f, lb, rb, xb, xu, tb, tu, h, k);

u = zeros(length(x), length(t));
for i = 1 : length(x)
  for j = 1 : length(t)
    u(i, j) = 0;
    for n = 1 : 10
      F = @(x) x .^ 3 .* (1 - x) .* sin(n * pi .* x);
      cn = 20 * integral(F, 0, 1);
      u(i, j) += cn * exp(-n^2 * pi^2 .* t(j)) .* sin(n * pi .* x(i));
    endfor
  endfor
endfor

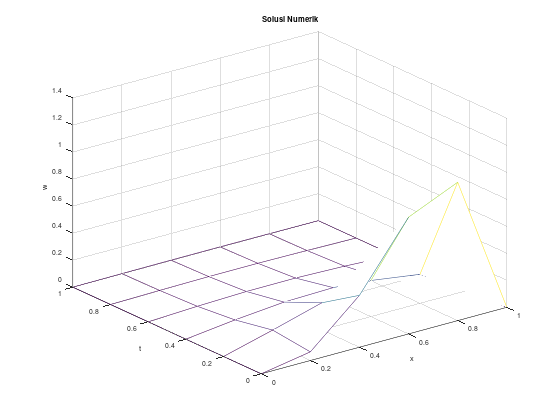

figure 1;
mesh(x, t, w');

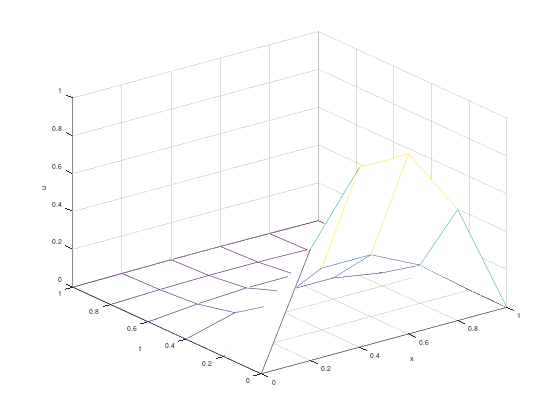

title("Solusi Numerik");
xlabel("x");
ylabel("t");
zlabel("w");

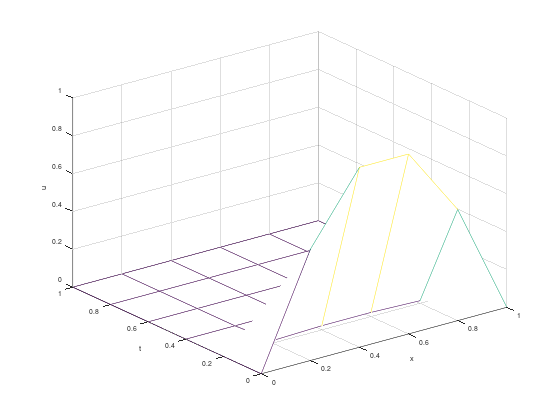

figure 2;
mesh(x, t, u');

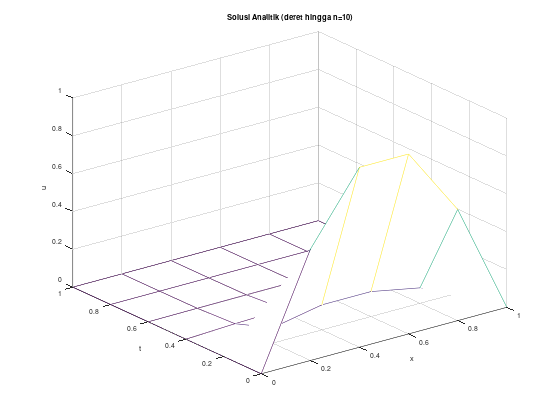

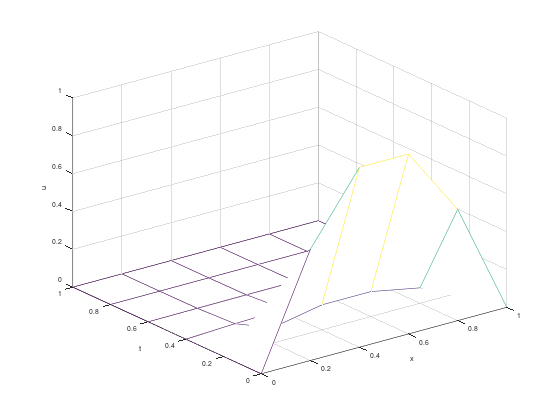

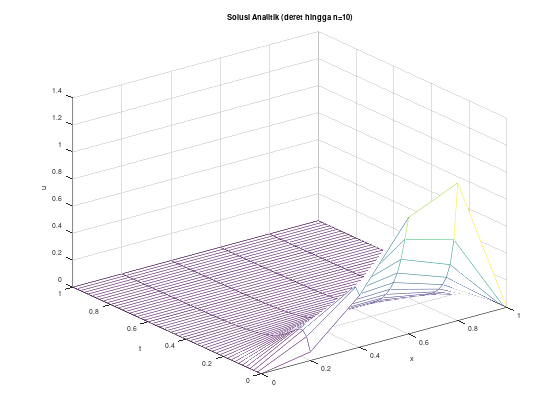

title("Solusi Analitik (deret hingga n=10)");
xlabel("x");
ylabel("t");
zlabel("u");

Alternatifnya, menggunakan bentuk matriks:

alph2 = 1;
f = @(x) 10 * x .^ 3 .* (1 - x);
lb = @(t) 0;
rb = @(t) 0;
xb = 0;
xu = 1;
tb = 0;
tu = 1;
h = 0.2;
k = 0.02;

[x, t, w] = parabolik_forward_matriks(alph2, f, lb, rb, xb, xu, tb, tu, h, k);

u = zeros(length(x), length(t));
for i = 1 : length(x)
  for j = 1 : length(t)
    u(i, j) = 0;
    for n = 1 : 10
      F = @(x) x .^ 3 .* (1 - x) .* sin(n * pi .* x);
      cn = 20 * integral(F, 0, 1);
      u(i, j) += cn * exp(-n^2 * pi^2 .* t(j)) .* sin(n * pi .* x(i));
    endfor
  endfor
endfor

figure 1;
mesh(x, t, w');
title("Solusi Numerik");
xlabel("x");
ylabel("t");
zlabel("w");

figure 2;
mesh(x, t, u');

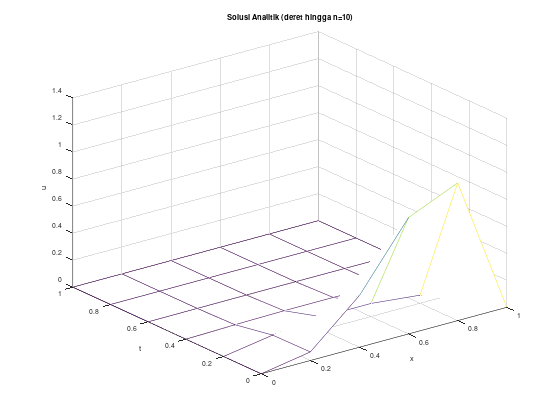

title("Solusi Analitik (deret hingga n=10)");
xlabel("x");
ylabel("t");
zlabel("u");

Baik menggunakan pendekatan finite difference maupun bentuk matriks, Anda juga bisa menampilkan animasi persebaran suhu yang terus menurun, dengan menambahkan kode berikut di akhir script file:

figure(3);
for j = 1:length(t)
  plot(x, u(:, j), 'k', 'linewidth', 1.5);
  ylim([0, 1.5]);
  title("Animasi solusi aproksimasi u(x, t) seiring berjalannya t");
  drawnow;
  pause(0.1);
endfor

Contoh (tidak stabil) dengan \(h = k = 0.2\), solusi eksak berupa deret

Menggunakan soal yang sama,

\[\begin{align*} u_t - u_{xx} &= 0, \quad 0 < x < 1, \quad t > 0 \\ u(0,t) &= u(1,t) = 0, \quad t \le 0 \\ u(x,0) &= 10x^3(1-x), \quad 0 \le x \le 1 \\ \end{align*}\]

Solusi eksak dari PDP tersebut adalah:

\[\begin{align*} u(x,t) &= \sum_{n=1}^{\infty} c_n e^{-n^2 \pi^2 t} \sin \left( n\pi x\right) \\ c_n &= 20 \int_0^1 x^3 (1-x) \sin \left( n\pi x \right) dx, \quad n = 1, 2, \dots \end{align*}\]

Perhatikan bahwa \(\alpha^2 = 1\) sehingga

\[\lambda = \frac{\alpha^2 k}{h^2} = \frac{(1)(0.2)}{(0.2)^2} = \frac{0.2}{0.04} = 5 > \frac{1}{2}\]

Oleh karena itu, metode forward difference tidak dijamin stabil untuk pemilihan step size ini. Mari kita lihat.

Untuk pendekatan finite difference:

alph2 = 1;
f = @(x) 10 * x .^ 3 .* (1 - x);
lb = @(t) 0;
rb = @(t) 0;
xb = 0;
xu = 1;
tb = 0;
tu = 1;
h = 0.2;
k = 0.2;

[x, t, w] = parabolik_forward_fd(alph2, f, lb, rb, xb, xu, tb, tu, h, k);

u = zeros(length(x), length(t));
for i = 1 : length(x)
  for j = 1 : length(t)
    u(i, j) = 0;
    for n = 1 : 10
      F = @(x) x .^ 3 .* (1 - x) .* sin(n * pi .* x);
      cn = 20 * integral(F, 0, 1);
      u(i, j) += cn * exp(-n^2 * pi^2 .* t(j)) .* sin(n * pi .* x(i));
    endfor
  endfor
endfor

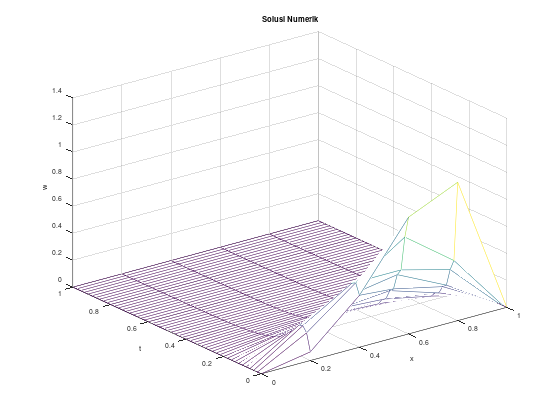

figure 1;
mesh(x, t, w');

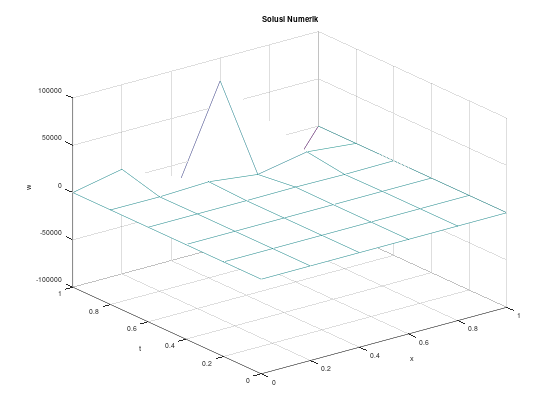

title("Solusi Numerik");
xlabel("x");
ylabel("t");
zlabel("w");

figure 2;
mesh(x, t, u');
title("Solusi Analitik (deret hingga n=10)");
xlabel("x");
ylabel("t");
zlabel("u");

Untuk pendekatan bentuk matriks:

alph2 = 1;
f = @(x) 10 * x .^ 3 .* (1 - x);
lb = @(t) 0;
rb = @(t) 0;
xb = 0;
xu = 1;
tb = 0;
tu = 1;
h = 0.2;
k = 0.2;

[x, t, w] = parabolik_forward_matriks(alph2, f, lb, rb, xb, xu, tb, tu, h, k);

u = zeros(length(x), length(t));
for i = 1 : length(x)
  for j = 1 : length(t)
    u(i, j) = 0;
    for n = 1 : 10
      F = @(x) x .^ 3 .* (1 - x) .* sin(n * pi .* x);
      cn = 20 * integral(F, 0, 1);
      u(i, j) += cn * exp(-n^2 * pi^2 .* t(j)) .* sin(n * pi .* x(i));
    endfor
  endfor
endfor

figure 1;
mesh(x, t, w');
title("Solusi Numerik");
xlabel("x");
ylabel("t");
zlabel("w");

figure 2;
mesh(x, t, u');
title("Solusi Analitik (deret hingga n=10)");
xlabel("x");
ylabel("t");
zlabel("u");

Contoh lain, solusi eksak berupa fungsi

Akan kita uji dengan persamaan difusi:

\[\begin{align*} u_t - u_{xx} &= 0, \quad 0 < x < 1, \quad t > 0, \\ u(0,t) &= u(1,t) = 0, \quad t > 0, \\ u(x,0) &= \sin \left(\pi x\right), \quad 0 \le x \le 1 \end{align*}\]

dengan solusi eksak:

\[u(x,t) = e^{-\pi^2 t} \sin \left(\pi x\right)\]

Gunakan \(h = 0.2\), \(k = 0.01\), dan \(T = 0.5\).

Apabila digunakan pendekatan finite difference:

alph2 = 1;
f = @(x) sin(pi * x);
lb = @(t) 0;
rb = @(t) 0;
xb = 0;
xu = 1;
tb = 0;
tu = 0.5; % T
h = 0.2;
k = 0.01;

[x_arr, t_arr, w] = parabolik_forward_fd(alph2, f, lb, rb, xb, xu, tb, tu, h, k);

% solusi eksak
u = zeros(length(x_arr), length(t_arr));
sln = @(x, t) exp(-pi^2.*t) * sin(pi.*x);
for i = 1 : length(x_arr)
  for j = 1 : length(t_arr)
    u(i, j) = sln(x_arr(i), t_arr(j));
  endfor
endfor

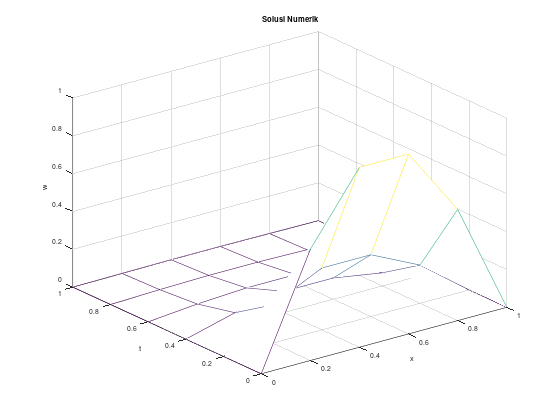

figure 1;
mesh(x_arr, t_arr, w');
title("Solusi Numerik");
xlabel("x");
ylabel("t");
zlabel("w");

figure 2;
mesh(x_arr, t_arr, u');

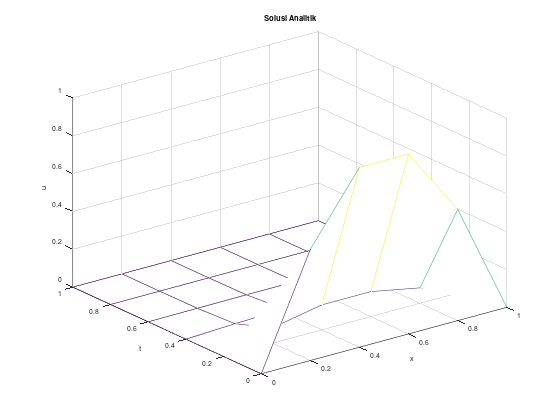

title("Solusi Analitik");
xlabel("x");
ylabel("t");
zlabel("u");

Apabila digunakan pendekatan matriks:

alph2 = 1;
f = @(x) sin(pi * x);
lb = @(t) 0;
rb = @(t) 0;
xb = 0;
xu = 1;
tb = 0;
tu = 0.5; % T
h = 0.2;
k = 0.01;

[x_arr, t_arr, w] = parabolik_forward_matriks(alph2, f, lb, rb, xb, xu, tb, tu, h, k);

% solusi eksak
u = zeros(length(x_arr), length(t_arr));
sln = @(x, t) exp(-pi^2.*t) * sin(pi.*x);
for i = 1 : length(x_arr)
  for j = 1 : length(t_arr)
    u(i, j) = sln(x_arr(i), t_arr(j));
  endfor
endfor

figure 1;
mesh(x_arr, t_arr, w');
title("Solusi Numerik");
xlabel("x");
ylabel("t");
zlabel("w");

figure 2;
mesh(x_arr, t_arr, u');

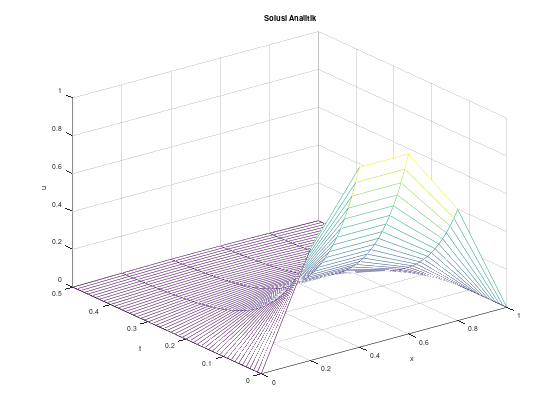

title("Solusi Analitik");
xlabel("x");
ylabel("t");
zlabel("u");

Metode Backward Difference untuk PDP Parabolik

Ide utama

Function file (dengan faktorisasi Crout sesuai pseudocode)

function [x, t, w] = parabolik_backward_crout(d, f, lb, rb, xb, xu, tb, tu, dx, dt)
  x = xb:dx:xu;
  t = tb:dt:tu;
  nx = length(x);
  nt = length(t);

  % Nilai lambda
  lambd = (d * dt) / (dx^2);

  % Nilai awal dan syarat batas
  for i = 1:nx
    w(i, 1) = f(x(i));
  endfor

  for j = 2:nt
    w(1, j) = lb(t(j));
    w(nx, j) = rb(t(j));
  endfor

  % Penyelesaian SPL dengan faktorisasi Crout
  l(2) = 1 + 2*lambd;
  u(2) = -lambd / l(2);
  for i = 3:nx-2
    l(i) = 1 + 2*lambd + lambd*u(i-1);
    u(i) = -lambd / l(i);
  endfor
  l(nx-1) = 1 + 2*lambd + lambd*u(nx-2);
  for j = 2:nt
    z(2) = w(2, j-1) / l(2);
    for i = 3:nx-1
      z(i) = (w(i, j-1) + lambd*z(i-1)) / l(i);
    endfor
    w(nx-1, j) = z(nx-1);
    for i = nx-2:-1:2
      w(i, j) = z(i) - u(i)*w(i+1, j);
    endfor
  endfor
endfunction

Function file (dengan solusi SPL secara langsung)

function [x, t, u] = parabolik_backward_langsung(alph2, f, lb, rb, xb, xu, tb, tu, h, k)
  x = xb : h : xu;
  t = tb : k : tu;
  m_plus_1 = length(x);
  N_plus_1 = length(t);
  u = zeros(m_plus_1, N_plus_1);

  lambd = (alph2 * k) / h^2;

  % memasang nilai awal
  for i = 1 : m_plus_1
    u(i, 1) = f(x(i));
  endfor

  % memasang syarat batas
  for j = 2 : N_plus_1
    u(1, j)         = lb(t(j));
    u(m_plus_1, j)  = rb(t(j));
  endfor

  % menyusun matriks A
  A = zeros(m_plus_1 - 2, m_plus_1 - 2);
  for i = 1 : (m_plus_1 - 2)
    % isi sebelah kiri/atas diagonal
    if (i > 1)
      A(i, i-1) = -lambd;
    endif

    % isi diagonal
    A(i, i) = 1 + 2 * lambd;

    % isi sebelah kanan/bawah diagonal
    if (i < m_plus_1 - 2)
      A(i, i+1) = -lambd;
    endif
  endfor

  % mengisi semua nilai lainnya dengan penyelesaian SPL
  for j = 2 : N_plus_1
    u(2 : m_plus_1 - 1, j) = A \ u(2 : m_plus_1 - 1, j-1);
  endfor
endfunction

Contoh 1, solusi eksak berupa fungsi

Akan kita uji dengan persamaan difusi:

\[\begin{align*} u_t - u_{xx} &= 0, \quad 0 < x < 1, \quad t > 0, \\ u(0,t) &= u(1,t) = 0, \quad t > 0, \\ u(x,0) &= \sin \left(\pi x\right), \quad 0 \le x \le 1 \end{align*}\]

dengan solusi eksak:

\[u(x,t) = e^{-\pi^2 t} \sin \left(\pi x\right)\]

Kita batasi \(t\) menjadi \(0 \le t \le 1\) dan gunakan \(\Delta x = 0.2\) dan \(\Delta t = 0.2\), di mana kondisinya tidak stabil untuk metode eksplisit.

Menggunakan function file dari pseudocode:

d = 1;
f = @(x) sin(pi*x);
lb = rb = @(t) 0;
xb = 0;
xu = 1;
tb = 0;
tu = 1;
dx = 0.2;
dt = 0.2;

[x, t, w] = parabolik_backward_crout(d, f, lb, rb, xb, xu, tb, tu, dx, dt);

u = @(x, t) exp(-pi^2.*t) * sin(pi.*x);
for i = 1:length(x)
  for j = 1:length(t)
    ufig(i, j) = u(x(i), t(j));
  endfor
endfor

figure(1);
mesh(x, t, ufig');
xlabel("x");
ylabel("t");
zlabel("u");

figure(2);
mesh(x, t, w');
xlabel("x");
ylabel("t");
zlabel("u");

Menggunakan function file dengan solusi SPL secara langsung:

d = 1;
f = @(x) sin(pi*x);
lb = rb = @(t) 0;
xb = 0;
xu = 1;
tb = 0;
tu = 1;
h = 0.2;
k = 0.2;

[x_arr, t_arr, w] = parabolik_backward_langsung(alph2, f, lb, rb, xb, xu, tb, tu, h, k);

% solusi eksak
u = zeros(length(x_arr), length(t_arr));
sln = @(x, t) exp(-pi^2.*t) * sin(pi.*x);
for i = 1 : length(x_arr)
  for j = 1 : length(t_arr)
    u(i, j) = sln(x_arr(i), t_arr(j));
  endfor
endfor

figure 1;
mesh(x_arr, t_arr, w');
title("Solusi Numerik");
xlabel("x");
ylabel("t");
zlabel("w");

figure 2;
mesh(x_arr, t_arr, u');
title("Solusi Analitik");
xlabel("x");
ylabel("t");
zlabel("u");

Contoh 2, solusi eksak berupa deret

Akan kita uji menggunakan persamaan panas:

\[\begin{align*} u_t - u_{xx} &= 0, \quad 0 < x < 1, \quad t > 0 \\ u(0,t) &= u(1,t) = 0, \quad t \le 0 \\ u(x,0) &= 10x^3(1-x), \quad 0 \le x \le 1 \\ \end{align*}\]

Solusi eksak dari PDP tersebut adalah:

\[\begin{align*} u(x,t) &= \sum_{n=1}^{\infty} c_n e^{-n^2 \pi^2 t} \sin \left( n\pi x\right) \\ c_n &= 20 \int_0^1 x^3 (1-x) \sin \left( n\pi x \right) dx, \quad n = 1, 2, \dots \end{align*}\]

Untuk keperluan komputasi, untuk solusi eksak, akan kita ambil 10 suku pertama dari ekspansi deret Fourier dari u(x,t).

alph2 = 1;
f = @(x) 10 * x .^ 3 .* (1 - x);
lb = @(t) 0;
rb = @(t) 0;
xb = 0;
xu = 1;
tb = 0;
tu = 1;
h = 0.2;
k = 0.2;

[x, t, w] = parabolik_backward_langsung(alph2, f, lb, rb, xb, xu, tb, tu, h, k);

u = zeros(length(x), length(t));
for i = 1 : length(x)
  for j = 1 : length(t)
    u(i, j) = 0;
    for n = 1 : 10
      F = @(x) x .^ 3 .* (1 - x) .* sin(n * pi .* x);
      cn = 20 * integral(F, 0, 1);
      u(i, j) += cn * exp(-n^2 * pi^2 .* t(j)) .* sin(n * pi .* x(i));
    endfor
  endfor
endfor

figure 1;
mesh(x, t, w');
title("Solusi Numerik");
xlabel("x");
ylabel("t");
zlabel("w");

figure 2;
mesh(x, t, u');
title("Solusi Analitik (deret hingga n=10)");
xlabel("x");
ylabel("t");
zlabel("u");

Metode Crack-Nicolson untuk PDP Parabolik

Ide utama

Function file (dengan faktorisasi Crout sesuai pseudocode)

function [x, t, w] = crank_nicolson_crout(d, f, lb, rb, xb, xu, tb, tu, dx, dt)
  x = xb:dx:xu;
  t = tb:dt:tu;
  nx = length(x);
  nt = length(t);

  % Nilai lambda
  lambd = (d * dt) / (dx^2);

  % Nilai awal dan syarat batas
  for i = 1:nx
    w(i, 1) = f(x(i));
  endfor

  for j = 2:nt
    w(1, j) = lb(t(j));
    w(nx, j) = rb(t(j));
  endfor

  % Penyelesaian SPL menggunakan faktorisasi Crout
  l(2) = 1 + lambd;
  u(2) = -lambd / (2*l(2));
  for i = 3:nx-2
    l(i) = 1 + lambd + (lambd*u(i-1))/2;
    u(i) = -lambd / (2*l(i));
  endfor
  l(nx-1) = 1 + lambd + (lambd*u(nx-2))/2;
  for j = 2:nt
    z(2) = ((1-lambd)*w(2, j-1) + (lambd/2)*w(3, j-1)) / l(2);
    for i = 3:nx-1
      z(i) = ((1-lambd)*w(i, j-1) + (lambd/2)*(w(i+1, j-1) + w(i-1, j-1) + z(i-
      1))) / l(i);
    endfor
    w(nx-1, j) = z(nx-1);
    for i = nx-2:-1:2
      w(i, j) = z(i) - u(i)*w(i+1, j);
    endfor
  endfor
endfunction

Function file (dengan solusi SPL secara langsung)

function [x, t, w] = crank_nicolson_langsung(alph2, f, lb, rb, xb, xu, tb, tu, h, k)
  x = xb : h : xu;
  t = tb : k : tu;
  m_plus_1 = length(x);
  N_plus_1 = length(t);
  w = zeros(m_plus_1, N_plus_1);

  lambda = (alph2 * k) / h^2;

  % memasang nilai awal
  for i = 1 : m_plus_1
    w(i, 1) = f(x(i));
  endfor

  % memasang syarat batas
  for j = 2 : N_plus_1
    w(1, j)         = lb(t(j));
    w(m_plus_1, j)  = rb(t(j));
  endfor

  % menyusun matriks A
  A = zeros(m_plus_1 - 2, m_plus_1 - 2);
  for i = 1 : (m_plus_1 - 2)
    % isi sebelah kiri/atas diagonal
    if (i > 1)
      A(i, i-1) = -lambda/2;
    endif

    % isi diagonal
    A(i, i) = 1 + lambda;

    % isi sebelah kanan/bawah diagonal
    if (i < m_plus_1 - 2)
      A(i, i+1) = -lambda/2;
    endif
  endfor

  % menyusun matriks B
  B = zeros(m_plus_1 - 2, m_plus_1 - 2);
  for i = 1 : (m_plus_1 - 2)
    % isi sebelah kiri/atas diagonal
    if (i > 1)
      B(i, i-1) = lambda/2;
    endif

    % isi diagonal
    B(i, i) = 1 - lambda;

    % isi sebelah kanan/bawah diagonal
    if (i < m_plus_1 - 2)
      B(i, i+1) = lambda/2;
    endif
  endfor

  % penyelesaian Aw^(j) = Bw^(j-1):
  % misalkan z = Bw^(j-1), lalu selesaikan Aw^(j) = z
  for j = 2 : N_plus_1
    z = B * w(2 : m_plus_1 - 1, j-1);
    w(2 : m_plus_1 - 1, j) = A \ z;
  endfor
endfunction

Contoh 1, solusi eksak berupa fungsi

Sama seperti untuk backward difference, akan kita uji dengan persamaan difusi:

\[\begin{align*} u_t - u_{xx} &= 0, \quad 0 < x < 1, \quad t > 0, \\ u(0,t) &= u(1,t) = 0, \quad t > 0, \\ u(x,0) &= \sin \left(\pi x\right), \quad 0 \le x \le 1 \end{align*}\]

dengan solusi eksak:

\[u(x,t) = e^{-\pi^2 t} \sin \left(\pi x\right)\]

Kita batasi \(t\) menjadi \(0 \le t \le 1\) dan gunakan \(\Delta x = 0.2\) dan \(\Delta k = 0.2\), di mana kondisinya tidak stabil untuk metode eksplisit.

Menggunakan function file dari pseudocode:

d = 1;
f = @(x) sin(pi*x);
lb = rb = @(t) 0;
xb = 0;
xu = 1;
tb = 0;
tu = 1;
dx = 0.2;
dt = 0.2;

[x, t, w] = crank_nicolson_crout(d, f, lb, rb, xb, xu, tb, tu, dx, dt);

u = @(x, t) exp(-pi^2.*t) * sin(pi.*x);
for i = 1:length(x)
  for j = 1:length(t)
    ufig(i, j) = u(x(i), t(j));
  endfor
endfor

figure(1);
mesh(x, t, ufig');
xlabel("x");
ylabel("t");
zlabel("u");

figure(2);
mesh(x, t, w');
xlabel("x");
ylabel("t");
zlabel("u");

Menggunakan function file dengan penyelesaian SPL secara langsung:

alph2 = 1;
f = @(x) sin(pi*x);
lb = @(t) 0;
rb = @(t) 0;
xb = 0;
xu = 1;
tb = 0;
tu = 1;
h = 0.2;
k = 0.2;

[x, t, w] = crank_nicolson_langsung(alph2, f, lb, rb, xb, xu, tb, tu, h, k);

u = zeros(length(x), length(t));
sln = @(x, t) exp(-pi^2.*t) * sin(pi.*x);
for i = 1:length(x)
  for j = 1:length(t)
    u(i, j) = sln(x(i), t(j));
  endfor
endfor

figure 1;
mesh(x, t, w');
title("Solusi Numerik");
xlabel("x");
ylabel("t");
zlabel("w");

figure 2;
mesh(x, t, u');
title("Solusi Analitik (deret hingga n=10)");
xlabel("x");
ylabel("t");
zlabel("u");

Contoh 2, solusi eksak berupa deret

Akan kita uji menggunakan persamaan panas:

\[\begin{align*} u_t - u_{xx} &= 0, \quad 0 < x < 1, \quad t > 0 \\ u(0,t) &= u(1,t) = 0, \quad t \le 0 \\ u(x,0) &= 10x^3(1-x), \quad 0 \le x \le 1 \\ \end{align*}\]

Solusi eksak dari PDP tersebut adalah:

\[\begin{align*} u(x,t) &= \sum_{n=1}^{\infty} c_n e^{-n^2 \pi^2 t} \sin \left( n\pi x\right) \\ c_n &= 20 \int_0^1 x^3 (1-x) \sin \left( n\pi x \right) dx, \quad n = 1, 2, \dots \end{align*}\]

Menggunakan function file dengan solusi SPL secara langsung:

alph2 = 1;
f = @(x) 10 * x .^ 3 .* (1 - x);
lb = @(t) 0;
rb = @(t) 0;
xb = 0;
xu = 1;
tb = 0;
tu = 1;
h = 0.2;
k = 0.2;

[x, t, w] = crank_nicolson_langsung(alph2, f, lb, rb, xb, xu, tb, tu, h, k);

u = zeros(length(x), length(t));
for i = 1 : length(x)
  for j = 1 : length(t)
    u(i, j) = 0;
    for n = 1 : 10
      F = @(x) x .^ 3 .* (1 - x) .* sin(n * pi .* x);
      cn = 20 * integral(F, 0, 1);
      u(i, j) += cn * exp(-n^2 * pi^2 .* t(j)) .* sin(n * pi .* x(i));
    endfor
  endfor
endfor

figure 1;
mesh(x, t, w');
title("Solusi Numerik");
xlabel("x");
ylabel("t");
zlabel("w");

figure 2;
mesh(x, t, u');
title("Solusi Analitik (deret hingga n=10)");
xlabel("x");
ylabel("t");
zlabel("u");
